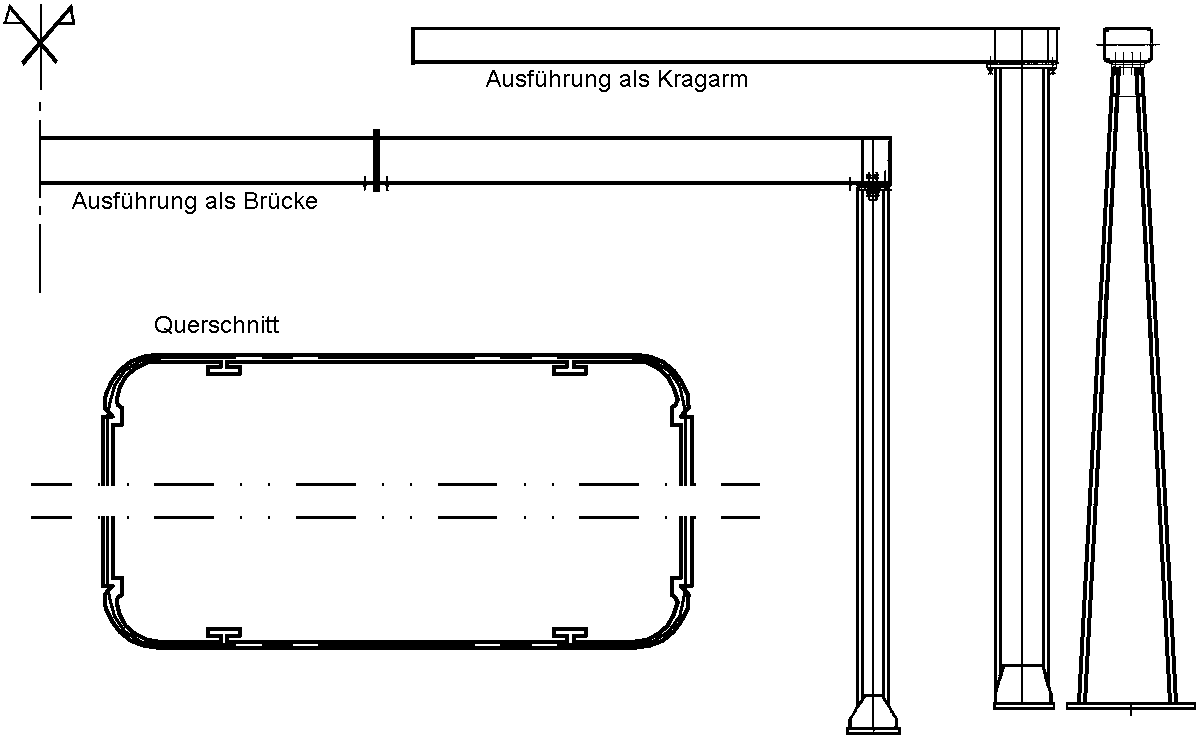

Zur Verminderung der Ermüdungsneigung bestehen die Stützen- und Riegelquerschnitte aus ebenen Stegblechen sowie Gurten aus Strangpressprofilen. Die Strangpressprofile haben eine im Querschnitt veränderliche Wanddicke und sind mit Längssteifen verstärkt. Auf die Einschweißung zusätzlicher Steifen zur Erhöhung der Beulsicherheit wird verzichtet. Aufgrund der komplexen Geometrie des Querschnitts mit den ausgerundeten Profilen und des kombinierten Versagens, bei dem die Beulgefährdung des Steges einen Einfluss auf die Beulneigung des Gurtes hat, kann die Stabilitätsgefährdung des Gesamtquerschnitts mit ausreichender und wirtschaftlicher Genauigkeit nur noch durch Finite-Element Berechnungen erfasst werden.
Für unterschiedliche Belastungen (Normalkraft, Biege- und Torsionsmoment) und unterschiedliche Geometrien (Steghöhen und -dicken) wurden Beulwerte ermittelt. Damit können die erforderlichen Stabilitätsnachweise für beliebige Belastungskombinationen von Hand geführt werden. Zur Bewertung der Stabilitätskriterien für die Stegbleche und die Gurtprofile wurden die Eigenformen (Versagensformen) der maßgebenden Beulwerte dargestellt.
